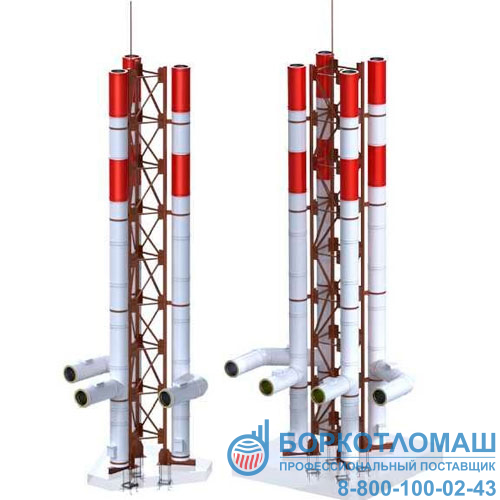

Мачтовые дымовые трубы

Описание мачтовых дымовых труб

   Дымовые трубы предназначены для отвода продуктов сгорания от котлов и модульных котельных, работающих на газообразном или жидком топливе. Дымовые трубы можно использовать для отвода дымовых газов, имеющих температуру до 500 С, избыточное давление до 1 кПа и слабоагрессивную химическую среду.

   По несущей способности дымовые трубы предназначены  для эксплуатации в I-III ветровом районе (давление ветра 23 – 38 кг/м2), I-VI снеговом районе (вес снегового покрова до 400 кг/м2), сейсмичность 6 баллов. По спецзаказу возможно выполнение расчетов и изготовление дымовой трубы для IV – VII ветровых районов и сейсмичности района строительства до 9 баллов.

   Условный проход и высота дымовой трубы рассчитываются таким образом, чтобы отвод отработанных газов при всех режимах эксплуатации котла отводился через дымоходы в атмосферу. Высота дымовой трубы определяется на основании результатов аэродинамического расчета газового тракта с учетом обеспечения предельно допустимых концентраций вредных веществ при рассеивании в атмосфере продуктов сгорания. Максимальная высота  трубы достигает 36 м. Конструкция труб позволяет осуществлять перевозку и монтаж на месте конкретного объекта.

   Мачтовые дымовые трубы изготавливаются с утепленными и неутепленными газоотводами различных диаметров от 150 до 600 мм. Максимальная высота мачтовой дымовой трубы достигает 36 м. Конструкция труб позволяет осуществлять перевозку и монтаж на месте конкретного объекта. Проектная высота газоотвода выполняется путем набора отдельных секций в процессе монтажных работ. Газоотводы собираются как конструктор, устанавливаются друг в друга и крепятся саморезами или заклепками. На их монтаж уходит несколько часов.

  По требованию Заказчика дымовая труба сожет быть оборудована лестницей, смотровой площадкой и иметь свою маркировочную окраску и световое ограждение.

Устройство мачтовых дымовых труб

Конструкция трехствольной мачтовой трубы

Размеры, мм Высота башни, м
23
B 1400
H1 2250
H2 2610
H3 22820
H4 26820

Конструкция четырехствольной мачтовой трубы

Размеры, мм  Высота башни, м
12 15 18 21 24 27 30 33 36
B 950 950 950 1000 1000 1500 1500 1800 1800
H1 12018 15018 18018 21018 24018 27018 30018 33018 36018
H2* 1398 1398 1398 1349 1349 1349 1400 1400 1390
H3 2500 2500 2500 4000 4000 4000 4000 4000 4000

 Скачать каталог дымовых труб

Adobe PDF Скачать опросный лист на изготовление дымовой трубы.pdf

   В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения, не отраженные в представленных технических характеристиках. Для получения актуальной информации по оборудованию воспользуйтесь формой обратной связи или позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный).

    В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
