Котел Ишма 63 САБК

Мощность:63 кВт
КПД:90 %
Диаметр дымохода:180 мм
Масса:273 кг

Описание газового котла Ишма 63 с автоматикой САБК

   Котел Ишма 63 У2 (САБК), номинальной тепловой мощностью 73 кВт, работает на природном газе и служит для отопления домов и сооружений, площадью до 800 кв.м. Расход газа составляет 7 куб.м/час. Коэффициент полезного действия – 91%.

  Газовый котел Ишма 63 – это напольный водогрейный котлоагрегат с принудительной циркуляцией теплоносителя. Его конструктивными особенностями являются стальной теплообменник и атмосферная горелка из нержавеющей стали. Такие горелки характеризуются предварительным смешением газа с воздухом, обеспечивая его полное сгорание и стабильность горения. А применение нержавеющей стали значительно увеличивает срок службы горелки и самого котла. Стальной теплообменник обладает свойствами надежности и долговечности. Котел имеет водяной объем 58 л.

   В случае, если мощности котла не хватает для отопления площади конкретного здания или сооружения, есть возможность использования нескольких котлов в связке. Котлы Ишма 63 кВт удобны и просты в плане как монтажа, так и обслуживания. Они ремонтопригодны, что позволяет в сжатые сроки восстанавливать работоспособное состояние.

   Ещё одним достоинством газового котла Ишма 63 кВт является полимерное покрытие. Оно представляет собой нанесение на металлическую поверхность обшивки котла специальных веществ, которые образуют полимерный слой. Этот слой делает котлоагрегат устойчивым к различным внешним воздействиям, значительно повышает эстетический вид аппарата и продлевает срок жизни металла. Также, преимуществом котла является прекрасная цена.

Adobe PDF Скачать каталог газовых котлов Ишма

Спеццена на насосы DAB При поставке данного котла БорКотлоМаш предлагает Вашему вниманию циркуляционный насос DAB ALP 2000 M по спеццене!

Устройство котла Ишма 63

   Стальной газовый котел Ишма 63 включает в себя: стальной теплообменник, горелочное утройство в виде рамки (в ней установлены микрофакельные горелочные трубы), газоотвод, съемную панель, щиток, облицовку (кожух), указатель температуры воды (в верхней части полости теплообменника), газоподводящую трубку (ниппель) и предохранительный клапан.

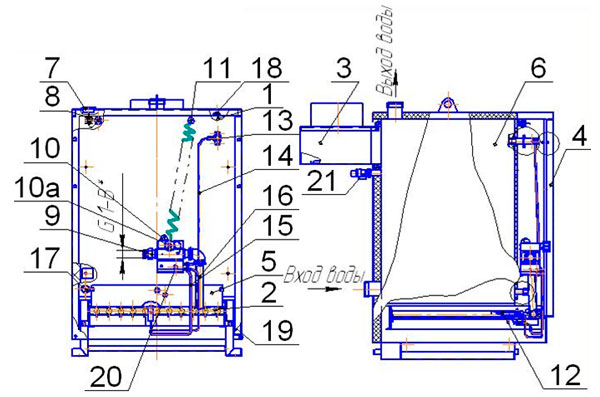

Устройство котла Ишма 100 САБК

1. Теплообменник. 11. Датчик температуры
2. Газогорелочное устройство. 12. Блок запальной горелки
3. Газоотвод. 13. Датчик тяги.
4. Стенка съемная. 14. Трубка импульсная датчика тяги.
5. Отражатель. 15. Трубка импульсная датчика пламяни.
6. Кожух. 16. Трубка запальника.
7. Указатель температуры воды. 17,18. Пробки.
8. Датчик термометра. 19. Кронштейн.
9. Переходник. 20. Кнопка "СТОП".
10. Блок автоматики. 21. Клапан предохранительный
10а. Ручка управления.



Автоматика безпасности У2 (САБК) котла Ишма 63

   На отопительном котле Ишма 63 установлена энергонезависимая автоматика САБК - это комплексное универсальное устройство небольших размеров, которое работает в автоматическом режиме по заданной температуре теплоносителя в системе отопления. Особенность автоматики - наличие многоуровневой защиты при аварийных ситуация. Масса автоматики 1,6 кг.

   Наличие автоматики САБК позволяет поддерживать определенную температуру и контролировать наличие пламени в горелке. САБК имеет ряд достоинств, которые качественно выделяют её на фоне других подобных устройств:

  • наличие специального регулятора, благодаря которому можно регулировать давление газа
  • моментальное прекращение подачи газа при нажатии на соответствующую кнопку
  • возможность контролирования устройства при помощи пульта дистанционного управления
  • минимальное число импульсных соединений
  • полная энергонезависимость
  • легкость в технической эксплуатации
Комплектация поставки котла Ишма 63 кВт

   В комплектацию поставки газового котла Ишма 63 (73 кВт) входят:

1. Котел Ишма 63 с автоматикой САБК-М в деревянной обрешетке.
2. Технический паспорт на котел.
3. Комплект автоматики САБК.
4. Термометр.
5. Предохранительный клапан (4 бар.).

    В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения, не отраженные в представленных технических характеристиках. Для получения актуальной информации по оборудованию воспользуйтесь формой обратной связи или позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный).

Максимальная мощность 63 кВт
КПД 90 %
Объем воды в котле 58 л
Диаметр дымохода 180 мм
Длина 892 мм
Ширина 719 мм
Высота 1081 мм
Масса 273 кг
Вид топлива Природный газ по ГОСТ 5542–87
Установленная автоматика САБК-8-110 М (Ульяновск)
Отапливаемая площадь, не более 630 м²
Диапазон давления природного газа 65…180 мм. вод. ст.
Номинальное давление природного газа 130 (1274) мм. вод. ст. (Па)
Рабочее давление воды в котле, до 0,30 МПа
Температура отопительной воды, до 95 ºС
Минимальное разрежение за котлом 5 Па
Максимальное разрежение за котлом, не более 25 Па
Оптимальный диапазон разрежения 5–10 Па
Расход газа, при номинальной теплопроизводительности 7,0 м³/ч
Гидравлическое сопротивление котла при расходе воды через котел в середине рекомендуемого диапазона, не более 20 кг/м²
Температура уходящих дымовых газов 120–130 ºС
Присоединительные размеры входного патрубка газопровода G1-B
Присоединительные размеры входного и выходного патрубков теплообменника G2-B
Время срабатывания устройств защиты по датчику пламени 30–60 сек.
Время срабатывания устройств защиты по датчику тяги 10–64 сек.

    В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи




Сравнение с аналогами
МаркаRS-A 60 (60 кВт)Ишма 63 САБК 8 80МКотел Хопер 63Ишма 63 САБК УЭ
Максимальная мощность60 кВт63 кВт63,2 кВт73 кВт
КПД93 %90 %92 %90 %
Объем воды в котле16 л58 л52 л58 л
Диаметр дымохода200 мм 180 мм220 мм180 мм
Длина90 мм892 мм832 мм892 мм
Ширина660 мм 719 мм720 мм719 мм
Высота1300 мм 1081 мм980 мм1081 мм
Масса165 кг273 кг320 кг273 кг
ЦенаСПЕЦПРЕДЛОЖЕНИЕ руб.СПЕЦПРЕДЛОЖЕНИЕ руб.СПЕЦПРЕДЛОЖЕНИЕ руб.СПЕЦПРЕДЛОЖЕНИЕ руб.
ПодробнееПодробнееПодробнееПодробнее
