Котел RS D 200

Мощность:0,2 МВт
КПД:95 %
Диаметр дымохода:Ду80
Масса:920 кг

Описание газового котла RS D 200

   Котлы марки RS D 200 (КВа-0,2) являются водогрейными водотрубными котлами с горизонтальной цилиндрической топкой , работающей под наддувом и предназначены для производства теплофикационной горячей воды с максимальной температурой до 95 С при допустимом рабочем давлении до 1 МПа и работы только в закрытых системах теплоснабжения.

Adobe PDF Скачать каталог газовых котлов RS-D

   Предпочтительными сферами применения котлов RS D 200 являются крупные системы отопления и вентиляции, горячего водоснабжения промышленных, административных, коммунально-бытовых и сельскохозяйственных объектов, обеспечение тепловой энергией технологического оборудования производства. Водогрейные котлы RS D 200 поставляются полностью готовыми к установке и эксплуатации. Котлы RS D 200 имеют устойчивые несущие опоры и могут быть установлены на ровном, прочном полу без дополнительного фундамента.

Особенности котла RS D 200 кВт

  • специальная прощающаяконструкция теплообменника, свободно плавающего в каркасе котла, предусматривает возможность резкого охлаждения и нагрева без возникновения механических напряжений
  • эффективная циркуляция теплоносителя по топочным трубам, со скоростью до 2м/сек, увеличивает интенсивность теплообмена примерно в 8 раз;
  • благодаря высокой скорости циркуляции воды, в топочных трубах создается турбулентный поток, который снижает отложения накипи на стенках труб в 2-3 раза
  • благодаря применению в топке поперечно-оребренных труб, котел имеет относительно малый вес и низкую теплоакуммулирующую способность;
  • исключительно малый водяной объем делает котел более безопасным при перегреве воды или превышении рабочего давления;
  • низкое сопротивление газового тракта позволяет расширить диапазон регулирования горелочного устройства
  • большой объём топки и низкое тепловое напряжение топочного пространства позволяет поддерживать низкие выбросы NOx в дымовых газах;
  • все сварочные швы на топочных трубах вынесены за пределы топки, что облегчает доступ к ним при ремонте котла передняя крышка с установленной на ней горелкой может открываться по необходимости вправо или влево, что обеспечивает удобный доступ к камере сгорания при осмотре, техническом обслуживании и чистке внутренних поверхностей котла

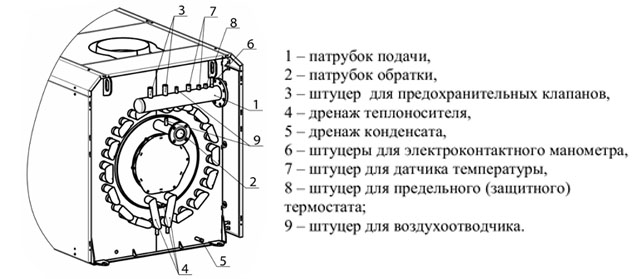

Устройство и принцип работы котла RS D 200

   Котлы серии RS D 200 являются водогрейными котлами с водотрубным скоростным теплообменником. Котлы относятся к классу гидронных, т. е. скорость воды в трубах, образующих топку, достигает 2 м/сек. Топка котла горизонтальная цилиндрическая. Топка образована горизонтальными, поперечно оребренными трубами Ду-50 мм, расположенными по окружности и соединенными в змеевик. В одном котле, в зависимости от типоразмера, расположено от 1 до 6 параллельных змеевиков. Задняя торцевая стенка топки выполнена в виде плоской плиты с цилиндрической водяной камерой, разделенной по окружности на две отдельные полости, в нее врезаны все змеевики и патрубки входа и выхода воды. Передняя торцевая стенка топки выполнена в виде плоской плиты с расположенной на ней неохлаждаемой съемной крышкой. Крышка изнутри защищена огнеупорным слоем из каолинового материала.

Схема движения воды и дымовых газов в котле RS D 200

   Топка котла снаружи заключена в герметичный газовый короб. Продукты сгорания из топки котла проходят между оребренными экранными трубами, отдавая им тепло, и попадают в газовый короб, откуда удаляются через газоход. Отличительной особенностью данного котла от водотрубных котлов других производителей является то, что благодаря применению оребренных труб - удалось объединить радиационную и конвективную поверхности нагрева в одно целое, что позволило уменьшить металлоемкость, существенно снизить вес котла и его размеры.

   Относительно малый вес и размеры делают котел незаменимым при установке его в блочно-модульных котельных, где габариты и вес имеют решающее значение.

   Специальная прощающая конструкция теплообменника, свободно плавающего в каркасе котла, предусматривает возможность резкого охлаждения и нагрева без возникновения механических напряжений. Трубы теплообменника выполнены в виде змеевиков, жестко закрепленных только на заднем торце, тепловое расширение труб происходит свободно в сторону переднего торца, повороты труб дополнительно компенсируют возможные тепловые перекосы. Повороты труб вынесены за пределы топки, для облегчения доступа к сварочным швам при ремонте. По сравнению с жаротрубными реверсивными котлами, топка нашего котла имеет меньшее аэродинамическое сопротивление, так как дымовые газы не возвращаются назад к передней стенке, а уходят сразу в газоход по всей площади топки, что позволяет подбирать горелки меньшего типоразмера и снижать уровень шума при работе горелки на полной мощности.

   Для улучшения омывания дымовыми газами и увеличения интенсивности теплопередачи, снаружи на оребренные трубы топки установлены газовые рассекатели, представляющие собой профильные пластины из жаропрочной стали.

Монтаж котла RS-D200 (КВа-0,2 МВт)

   Котлы RS D 200 имеют устойчивые несущие опоры и могут быть установлены на ровном, прочном полу без дополнительного фундамента. Для обеспечения необходимого теплосъема и предотвращения закипания воды в топочных трубах, скорость прохождения воды по трубе должна быть не менее 1,5 м/сек, а расход воды через котел не менее значений, приведенных в технических характеристиках.

   О достаточности расхода воды через котел можно судить по разнице температур на входе и выходе при всех режимах работы она не должна превышать 40 С.

Включение котла в схему циркуляции предпочтительнее осуществлять с применением гидравлического разделителя - это обеспечит надежную циркуляцию воды в котлах, независимо состояния от тепловых сетей потребителя.

Комплектация горелками котла RS D 200

   По желанию заказчика могут комплектоваться смесительными блочными газовыми, жидкотопливными или комбинированными горелками, как отечественного, так и импортного производства.

   Для заказа водогрейного котла в комплекте с газовой горелкой необходимо указать давление газа Вы подбираете горелку самостоятельно, то при заказе котла - необходимо сообщить нам ее модель, и мы выполним горелочную плиту по размеру выбранной горелки. При подборе горелки проверьте соответствие размеров ее факела и размеров топки котла, а также длину пламенной головы. Газовая рампа горелки в своем составе обязательно должна иметь антивибрационный компенсатор. Это позволяет снять механические напряжения на газопровод при работе котла и при производстве ремонтных работ (открывание и закрывание фронтальной плиты). Пламенная голова должна выступать в топку на 50 мм от огнеупорной поверхности фронтальной стенки котла (размер S на рисунке размер топки котла). Пространство между пламенной головой горелки и краями горелочного отверстия фронтальной двери должно быть уплотнено мягким огнеупорным материалом. В состав горелки входят: горелка, сдвоенный газовый клапан и блок контроля герметичности (для горелок 1500 кВт и более), топливный фильтр и подводящие шланги L=1м (для дизельных горелок).

Комплектация насосами котла RS D 200

   По желанию заказчика котлы могут комплектоваться циркуляционными котловыми насосами итальянской фирмы Calpeda, оптимально подобранными к данному типоразмеру котла. Насосы центробежные консольного типа моноблочные с прямым соединением насос - двигатель с общим валом. Корпус насоса чугунный с осевым всасывающим патрубком и верхним радиальным подающим патрубком. Уплотнение вала угольно керамическая NBR муфта. Рабочее давление - до 1 МПа, рабочая температура до 140 С. Низкое энергопотребление, низкие шумовые характеристики.

    В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения, не отраженные в представленных технических характеристиках. Для получения актуальной информации по оборудованию воспользуйтесь формой обратной связи или позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный).

Максимальная мощность 0,2 МВт
КПД 95 %
Объем воды в котле 85 л
Диаметр дымохода Ду80
Длина 2530 мм
Ширина 1160 мм
Высота 1400 мм
Масса 920 кг
Вид топлива Природный газ, дизтопливо, сжиженный газ, нефтяной газ
Минимальный расход воды, т/ч 3,6
Номинальный расход воды, т/ч 8
Максимальная температура воды на выходе, С 110
Максимальное рабочее давление, МПа 0,8 (до 1,6 – по специальному заказу)
Гидравлическое сопротивление водяного контура, МПа 0,028
Сопротивление топки, кПа 0,3
Общая поверхность теплообмена, кв.м 49,7
Объем камеры сгорания, кб.м 0,34
Объемная тепловая напряженность топки, МВт/кб.м 0,59

    В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи




Сравнение с аналогами
МаркаRS D 200КСВа 0.25Квант Ква-0,2 МВт
Максимальная мощность0,2 МВт0.25 МВт0,2 МВт
КПД95 %92 %92 %
Объем воды в котле85 л250 л170 л
Диаметр дымоходаДу80194 х 294 мм165 мм
Длина2530 мм1680 мм1513 мм
Ширина1160 мм1032 мм806 мм
Высота1400 мм1780 мм1090 мм
Масса920 кг1100 кг605 кг
