Обзор газового котла наружного размещения borex-N 1000

Котел наружного размещения borex-N 1000 кВт: обзор котла, технические характеристики, стоимость, устройство, размещение.

Котел наружного размещения представляет собой утепленный бокс-модуль, внутри которого размещается котельное оборудование. В данной публикации будет рассмотрен котел borex-N 1000 производства «БОРКОТЛОМАШ».

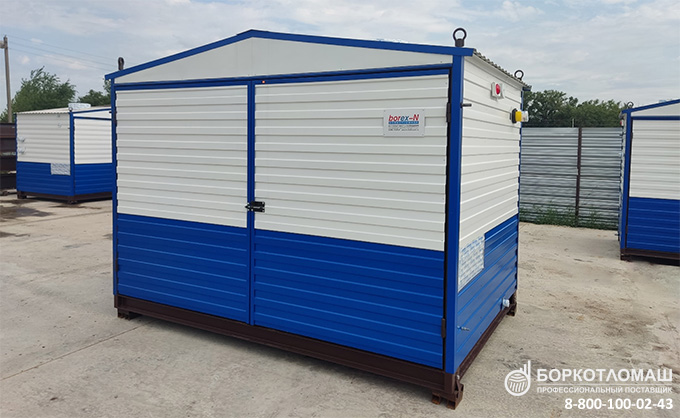

Котел наружного размещения borex-N мощностью 1000 кВт предназначен для отопления различных помещений, площадью до 10 000 кв.м. Котел смонтирован в утепленном металлическом боксе с двускатной крышей. Передняя и задняя панели бокса выполнены открывающимися для удобства обслуживания.

Установка такого оборудования осуществляется рядом с отапливаемым зданием или поблизости на заранее подготовленный фундамент.

Как устроен котел наружного размещения borex-N 1000?

Внутри наружного котла borex-N 1000 в передней части расположены два газовых котла мощностью по 500 кВт каждый. В данном случае сборка выполнена на базе котлов марки ROSSEN RSA. Данные котлы оборудованы газовыми атмосферными горелками и водотрубными высокоскоростными теплообменниками. Высокая скорость движения теплоносителя внутри теплообменника уменьшает образование накипи на его стенках, тем самым продлевает срок службы оборудования. Отличительная черта котлов марки ROSSEN - малый водяной объем теплообменника, относительно небольшие габаритные размеры и масса. Внутри бокса каждый котел оснащается отдельным газоходом, а также имеет пульт управления и газовый клапан.

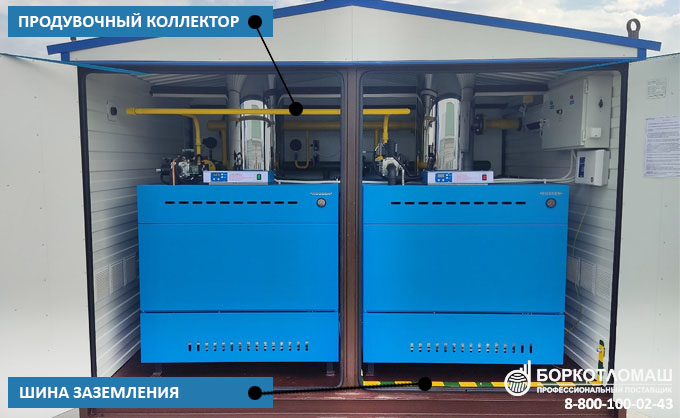

Желтая труба, расположенная над котлами в передней части - это продувочный коллектор. Он предназначен для продувки системы перед первым запуском. К продувочному коллектору подсоединяется сбросная свеча (она поставляется в комплекте и обычно фиксируется в задней части котла при транспортировке).

В нижней правой части котельной установки смонтирована шина заземления.

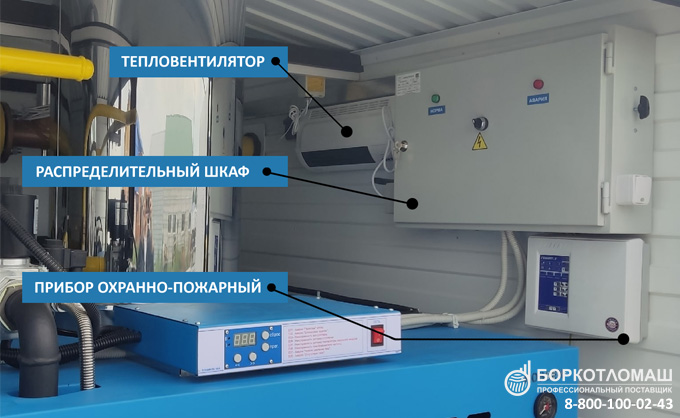

На правой стене утепленного бокса располагаются: распределительный шкаф, прибор охранно-пожарный и тепловентилятор.

На распределительный шкаф подается внешнее питание, а он распределяет его между внутренними узлами и устройствами котла. На его лицевой панели предусмотрены индикаторы «Норма» и «Авария», а также тумблер включения насосов (при наличии насосного оборудования в комплектации). На торцевой панели находятся пакетный выключатель и клавиша включения освещения внутри бокса.

Под шкафом располагается прибор охранно-пожарный с GSM-модулем. Он необходим для оповещения об аварии посредством СМС-рассылки.

Сбоку от шкафа находится тепловентилятор. Он входит в базовую комплектацию и предназначен для возможности поддержания положительной температуры внутри бокса и для «прогрева» оборудования перед запуском.

ГАЗОВЫЙ КОЛЛЕКТОР

Газовый коллектор представляет собой трубопровод желтого цвета, через который поступает топливо.

На входе газа в коллектор установлены клапан термозапорный (прекращает подачу газа в случае возгорания) и клапан электромагнитный отсечной (прекращает подачу газа в случае утечки). Клапан электромагнитный входит в состав системы контроля загазованности, также в эту систему входит сигнализатор загазованности. Сигнализатор загазованности расположен в верхней части на боковой стене котла. Он улавливает утечку газа и передает сигнал на клапан электромагнитный, который перекрывает подачу газа.

Из газового коллектора выходят опуски на каждый котел для подачи газа, на которых установлена запорная арматура.

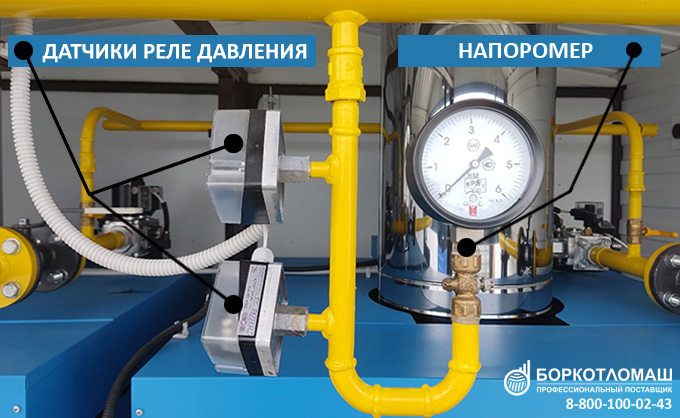

Также, на газовом коллекторе установлены приборы КИПиА – это напоромер показывающий и датчики реле давления газа, настроенные на минимальное и максимальное давление газа.

ТЕПЛОВАЯ СХЕМА КОТЛА

Обвязка котлов по воде реализована следующим образом: охлажденная вода из теплотрассы заходит в обратный трубопровод, проходит через фильтр грубой очистки и далее подается в циркуляционный насос, после чего направляется в котлы. Если насосы не предусмотрены комплектацией, то теплоноситель сразу подается в котлы. В котлах вода нагревается и уже нагретая, подается в теплотрассу. Подающий и обратный трубопроводы окрашены зеленым цветом и на каждом из них наклеены специальные стрелки, показывающие направление теплоносителя и вид движения (красный - подача, синий - обратка).

На подающем трубопроводе устанавливается манометр электроконтактный, показывающий давление воды, и датчик температуры (если котел укомплектован каскадным погодазависимым управлением).

В местах соединения трубопроводов с котлом установлена запорно-регулируемая арматура.

Дренажный коллектор находится в нижней части котла. В него выведены трубки крана слива теплоносителя из котлов и трубки выхода сбросных предохранительных клапанов.

ВНЕШНИЙ ВИД КОТЛА

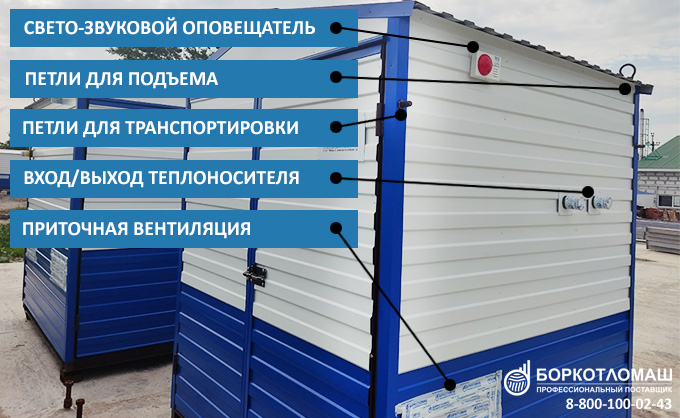

На боковых стенках котла присутствуют транспортировочне элементы, на которые накручиваются петли, позволяющие закрепить котел в кузове грузовика при транспортировке. Для подъема оборудования крановой техникой данные петли можно выкрутить и вкрутить в верхние шпильки, предусмотренные на крыше модуля.

На наружной стене котла расположены датчик уличной температуры, который необходим для погодазависимого управления котлами и свето-звуковой оповещатель, подающий световой и звуковой сигналы в случае аварийной ситуации.

По желанию Заказчика, котел может бы укомплектован дополнительным оборудованием. Готовое изделие borex-N также проходит предпродажную подготовку и поставляется Заказчику в полной заводской готовности к эксплуатации.

Комплектация поставки уличного котла borex-N 1000

В стандартную комплектацию котлов наружного размещения включается:

• утепленный бокс-модуль;
• два газовых водогрейных котла мощностью по 500 кВт;
• распределительный щит управления;
• трубопроводы по газу и по воде;
• газовая свеча;
• прибор охранно-пожарный с модулем оповещения;
• клапан термозапорный;
• система контроля загазованности (сигнализатор загазованности и клапан электромагнитный отсечной);
• фильтр грубой очистки;
• запорная и запорно-регулируемая арматура;
• приборы КИПиА;
• тепловентилятор;
• различные датчики, манометры и прочие устройства.

В дополнительную комплектацию наружных котлов включается:

• насосное оборудование;
• система охранно-пожарной сигнализации;
• система каскадного погодозависимого управления;
• дымовая труба собственного производства;
• узел учета газа;
• узел учета электроэнергии;
• несущая конструкция дымовой трубы собственного производства;
• цветовое решение бокса-модуля;
• другое дополнительное оборудование по желанию ЗАКАЗЧИКА.

Уличные котлы borex-N чаще всего поставляются в расширенной комплектации, как правило, покупатель обеспечивает себя системой охранно-пожарной сигнализации, двумя циркуляционными насосами - основным и запасным, а также автоматикой каскадного погодозависимого управления. Марка оборудования, например, циркуляционных насосов или газовых котлов, также могут быть выбраны покупателем. Предприятие БОРКОТЛОМАШ осуществляет сборку котлов наружного размещения на базе практически любого оборудования.

Стоимость котла наружного размещения рассчитываеется индивидуально, в зависимости от выбора комплектации и арсенала функций.

Для получения персонального предложения необходимо отправить запрос со страницы товара: Котел наружного размещения borex-N 1000

Технические характеристики наружного котла borex-N 1000

Видеообзор котла наружного размещения borex-N

Котел наружного размещения borex-N мощностью 1000 кВт

Город поставки: Рязанская область

Дополнительная комплектация:

• циркуляционные насосы - основной и резервный, с автоматическим вводом резерва;
• автоматика каскадного погодозависимого управления;
• охранно-пожарная сигнализация;
• дымовая труба на несущей металлоконструкции.

Ознакомиться с примерами наших реализованных объектов можно в разделе ПРИМЕРЫ ПОСТАВОК.
