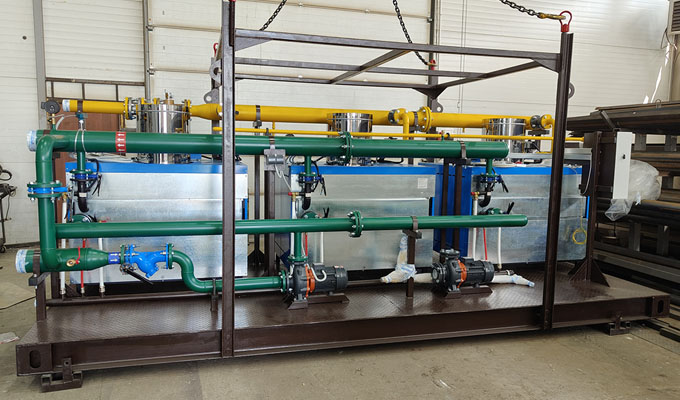

Рамная тепловая установка представляет собой несколько котлоагрегатов, размещённых на металлическом основании (раме). Помимо самих котлоагрегатов, в состав тепловой установки входят внутренний газопровод и трубопроводы подачи и обратки теплоносителя. Такая установка предназначена для размещения внутри котельного помещения.
В состав рамной тепловой установки входят:
- металлическая площадка (рама);
- водогрейные котлы;
- участок газопровода с защитными устройствами и приборами КИПиА;
- трубопроводы подачи и обратки теплоносителя;
- шкаф управления;
- датчики, манометры, запорная и запорно-регулирующая арматура.
- дополнительное оборудование по желанию Заказчика.
Устройство и принцип работы рамной тепловой установки
На металлической площадке размещается несколько газовых водогрейных котлов, к ним подключаются газовый трубопровод и трубопроводы для циркуляции теплоносителя – подающий и обратный.
На газовом трубопроводе предусмотрены защитные устройства (клапан термозапорный и клапан электромагнитный отсечной) и приборы КИПиА.
На отдельной стойке закрепляется шкаф управления и прибор GSM-связи.
Охлажденная вода из теплотрассы попадает в обратный трубопровод, проходит фильтр грубой очистки и подается в котлы. Если установка оснащается циркуляционным насосом, то теплоноситель идет через насос. В котлах вода нагревается и уже горячая отправляется в подающий трубопровод, а затем в теплотрассу.
Отличительной особенностью рамной тепловой установки является возможность переброски ее с одного объекта на другой.
