Водогрейные котлы ВСТ-5 применяются в системах водяного отопления и горячего водоснабжения различных зданий и сооружений, а также промышленных объектов. Котлы изготавливаются из стали, имеют сварную трубчатую конструкцию и являются двухбатарейными.
Данные котлоагрегаты производятся в 3х исполнениях, мощностью 600 кВт, 770 кВт и 1450 кВт. На мощность отопительного аппарата напрямую влияет величина площади поверхности нагрева.
Котел ВСТ с площадью нагрева 60 м² имеет теплопроизводительность 600 кВт, его водяной объем составляет 1800 л, а предельное давление воды 10 кг/см². Масса составляет 1850 кг.
Котел ВСТ с площадью нагрева 77 м² выдает мощность 770 кВт. Предельное давление воды данного устройства 10 кг/см², водяной объем включает 1950 л, масса составляет 2300 кг.
Котел ВСТ мощностью 1450 кВт имеет поверхность нагрева в 145 м². Водяной объем - 3499 л, предельное давление воды - 10 кг/см², масса 5150 кг.
Все рассмотренные теплоагрегаты имеют расчетную температуру воды 180 °С. Изменяя количество секций и тем самым изменяя площадь поверхности нагрева, можно подобрать любую теплопроизводительность.
Устройство котла ВСТ-5

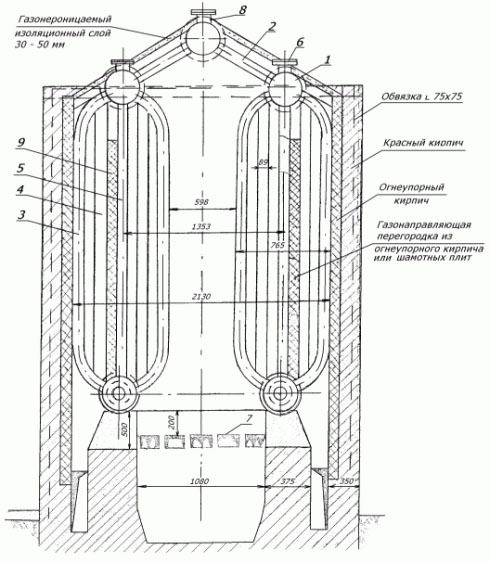

Котёл ВСТ-5 в поперечном разрезе.
1 – коллектор; 2 – труба шатровая; 3 – крайняя кипятильная труба; 4 – средняя кипятильная труба; 5 – центральная кипятильная труба; 6 – заглушка коллектора; 7 – колосниковая решётка; 8 – промывочный люк; 9 – газонаправляющая перегородка.

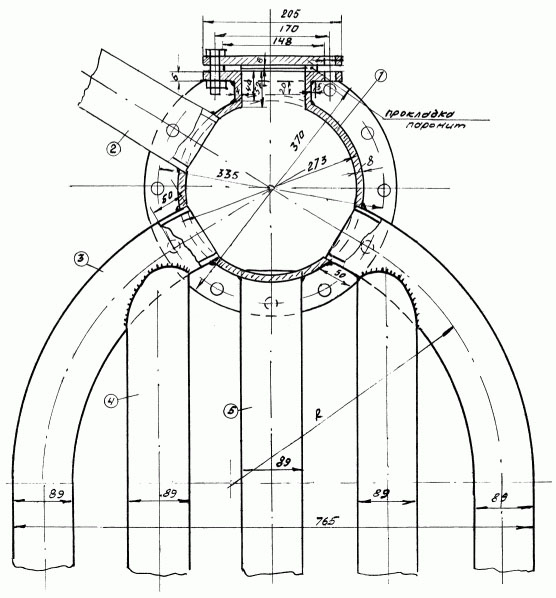

Трубная часть с коллектором котла ВСТ-5.
Технические характеристики (600 кВт)
|
Поверхность нагрева |
60 м2 |
|
Предельное давлении воды |
10 кг/см |
| Емкость котла | 1800 л |
| Теплопроизводительность | 0,6 Гкал/ч |
| Расчётная температура воды | 180 С |
| Масса | 1850 кг |
Технические характеристики (770 кВт)
|
Поверхность нагрева |
77 м2 |
|
Предельное давлении воды |
10 кг/см |
| Емкость котла | 1950 л |
| Теплопроизводительность | 0,77 Гкал/ч |
| Расчётная температура воды | 180 С |
| Масса | 2300 кг |
Технические характеристики (1450 кВт)
|
Поверхность нагрева |
145 м2 |
|
Предельное давлении воды |
10 кг/см |
| Емкость котла | 3499 л |
| Теплопроизводительность | 1,45 Гкал/ч |
| Расчётная температура воды | 180 С |
| Масса | 5150 кг |
| Максимальная мощность | 600, 770, 1450 кВт |
| КПД | по запросу |
| Диаметр дымохода | по запросу |
| Масса | 1850, 2300, 5150 кг |
В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
