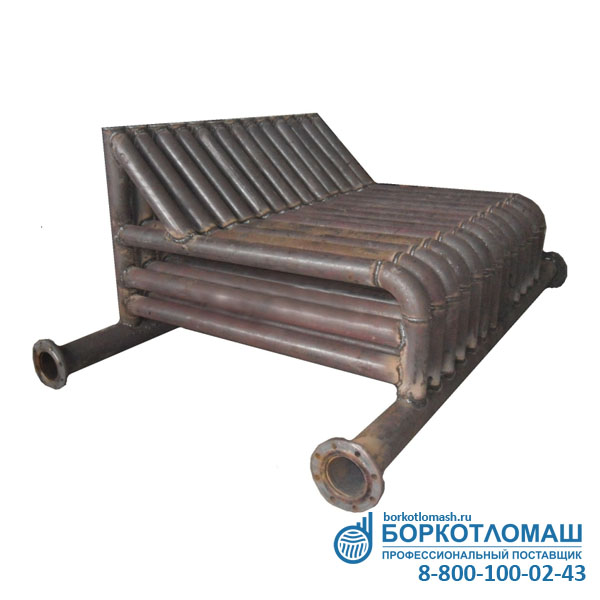

Котел НР-18 представляет собой водотрубный теплообменник, состоящий из двух секций: левой и правой. Секция включает в себя стальные трубы диаметром 89 мм, объединённые общим коллектором из трубы диаметром 108 мм. Левая и правая секции объединяются коллектором из трубы диаметром 159 мм. От длины секций зависит теплопроизводительность оборудования.
Котлы НР-18 используются для теплоснабжения жилых, производственных и административных объектов. Эксплуатация котла допускается при давлении теплоносителя в системе отопления
до 5 кгс/см2 и максимальной температуры нагрева воды до 115 С.
В качестве топлива для котла может использоваться как твёрдое топливо, так и жидкое или газообразное топливо с применением горелок наддувного типа. Допускается работа котла на мазуте.
Монтаж котла выполняется в котельной, путём обмуровывания теплообменника кирпичом. Из кирпича выкладывается топка котла, над которой устанавливается теплообменник. А затем теплообменник обкладывается кирпичом с формированием выхода для дымовых газов.
Устройство котла НР-18

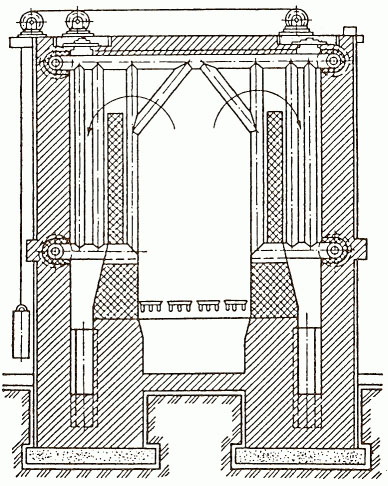

Поперечный разрез котла НР-18 с пакетом из прямых труб.

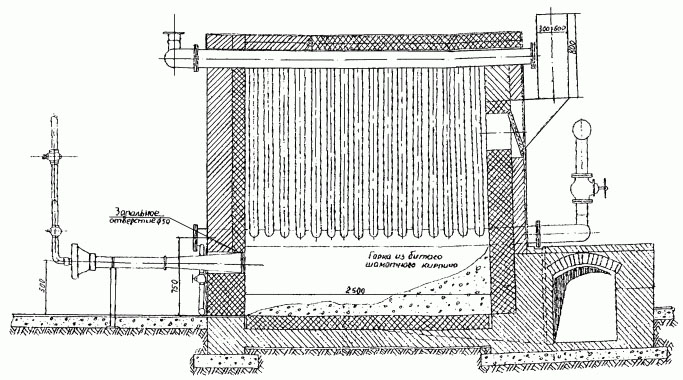

Продольный разрез котла НР-18.

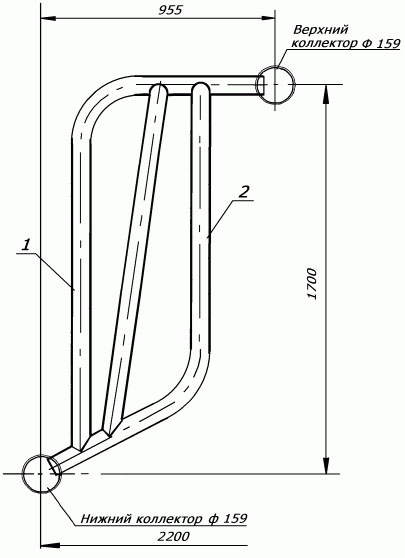

Поперечный разрез котла НР-18 с пакетом из гнутых труб.
Технические характеристики
|
Производительность |
0,65 Гкал/час |
|
Вид топлива |
Уголь, газ, мазут |
|
Поверхность нагрева |
|
|
16 секций |
27 м2 |
|
24 секции |
40 м2 |
|
32 секции |
53 м2 |
|
Объем котла (32 секции) |
|
|
Полный |
1,27 м3 |
|
Секций |
0,07 м3 |
|
Коллектор входной из труб |
|
|
Диаметр |
159 мм |
|
Толщина стенки |
4 мм |
|
Коллектор котла из труб |
|
|
Диаметр |
108 мм |
|
Толщина стенки |
4 мм |
|
Секции из труб |
|
|
Диаметр |
89 мм |
|
Толщина стенки |
3,5 мм |
|
Рабочее давление |
7 кг/см2 |
|
Пробное давление |
9 кг/см2 |
|
Расчетная температура воды |
70/115 C |
|
КПД, не менее |
70 % |
|
Масса |
2100 кг |
|
Габаритные размеры |
|
|
Длина 32/24/16 секций |
2600/1950/1300 мм |
|
Ширина |
2400 мм |
|
Высота |
1800 мм |
| Максимальная мощность | 0,65 Гкал/ч |
| КПД | 70 % |
| Диаметр дымохода | по запросу |
| Длина | 2600/1950/1300 мм |
| Ширина | 2400 мм |
| Высота | 1800 мм |
| Масса | 2100 кг |
| Вид топлива | Уголь, газ, мазут |
