Описание дымовых труб настенного крепления
Дымовая труба настенного крепления состоит из газоотводящего ствола, опорной консоли и хомутов с анкерным креплением к фасаду здания. Такой тип конструкции дымовой трубы обеспечивает наименьшие затраты, т.к. не требует наличия несущей конструкции и фундамента. Установка не требует сложных монтажных работ. Эти трубы могут использоваться для отвода дымовых газов, имеющих температуру до 500 °С, избыточное давление до 1 кПа и слабоагрессивную химическую среду.
Дымовые трубы с настенным креплением рекомендуется использовать для котельных при возможности крепления к фасаду здания дымовой трубы требуемой высоты.
Конструкция газоотводящих стволов предусматривает отвод конденсата, осадков, и возможность прочистки нижней части стволов от грязи.
Такой тип конструкции дымовой трубы обеспечивает наименьшие затраты, так как не требует наличия несущей конструкции и фундамента. Рекомендуется использовать для встроенных и пристроенных котельных при возможности крепления к фасаду здания дымовой трубы.
Могут располагаться как снаружи, так и внутри здания.
Скачать опросный лист на изготовление дымовой трубы.pdf

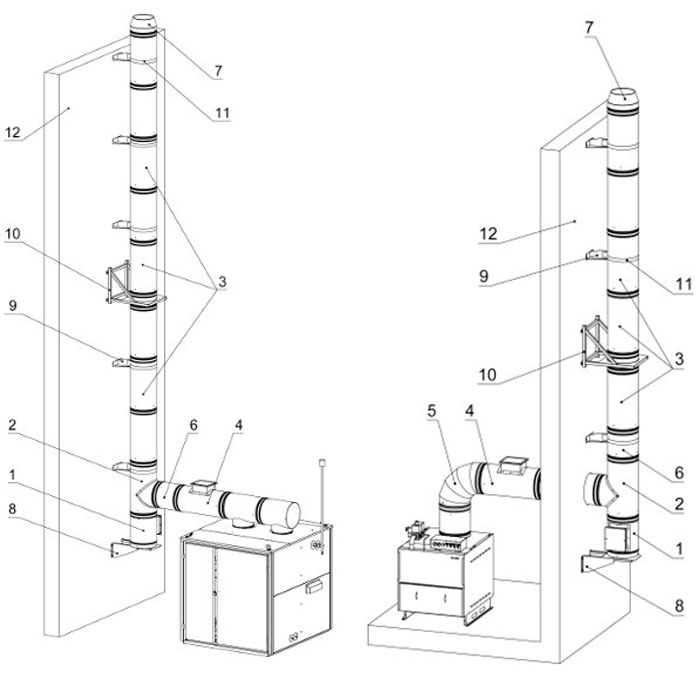

Варианты установки настенных дымовых труб
| 1. | Газоотвод нижний. |
| 2. | Газоотвод - тройник. |
| 3. | Газоотводы. |
| 4. | Газоотвод - взрывной клапан. |
| 5. | Газоотвод 90°. |
| 6. | Газоотвод промежуточный. |
| 7. | Оголовок. |
| 8. | Опора настенная. |
| 9. | Настенный элемент в сборе. |
| 10. | Опора настенная промежуточная. |
| 11. | Хомут. |
| 12. | Стена здания. |
Примеры проектных решений
Скачать проект фасадной дымовой трубы высотой 32 м для мини-котельной 400 кВт
Скачать чертеж фасадной дымовой трубы высотой 10 м для мини-котельной 200 кВт
Скачать чертеж фасадной дымовой трубы высотой 35 м для мини-котельной 800 кВт
Скачать чертеж дымовой трубы высотой 8 м для мини-котельной 80 кВт
Скачать чертеж дымохода настенного крепления высотой 13 м
Скачать чертеж дымохода настенного крепления высотой 18 м
Скачать чертеж фасадного дымохода высотой 8 м для мини-котельной 300 кВт
Скачать чертеж настенного дымохода для мини-котельной мощностью 100 кВт
Скачать чертеж настенного дымохода высотой 10 м для мини-котельной 150 кВт
Скачать чертеж настенного дымохода высотой 10,5 м для мини-котельной RS-H 500 кВт
Скачать чертеж настенного дымохода высотой 8 м для мини-котельной RS-H 200 кВт
Скачать чертеж настенного дымохода высотой 13 м для мини-котельной RS-H 200 кВт
Скачать чертеж фасадного дымохода высотой 18 м для мини-котельной RS-H 400 кВт
Особенности конструкции
Трубы настенного крепления компонуются из газоотводов трехслойной конструкции различных диаметров от 150 до 750 мм.
Дымоход опирается на консоль и крепится настенными элементами с помощью хомутов к фасаду здания. Газоотводы собираются как конструктор, устанавливаются друг в друга и крепятся саморезами. На их монтаж уходит несколько часов. Проектная высота дымохода выполняется путем набора отдельных сборочных элементов в процессе монтажных работ.
Сборка элементов дымохода производится снизу от теплогенерирующего аппарата вверх. Места соединения уплотняются с помощью жаростойкого герметика.
В процессе сборки дымовой трубы осуществляется набор стандартных элементов в определенной последовательности.
Вертикальный участок дымовой трубы так же собирается из стандартных элементов и крепится к стене здания по всей высоте трубы.
Элементы крепления к стене позволяют располагать дымоход в пределах пожароопасных расстояний от стены. Опора настенная необходима для установки газоотвода нижнего. Опора настенная промежуточная предназначена для равномерного распределения статической нагрузки по всей высоте дымохода и уменьшения нагрузки на опору настенную. Максимальная нагрузка, приходящаяся на опору настенную промежуточную - 300 кг, поэтому ее необходимо устанавливать через каждые пять элементов газоотводящего ствола.
Дополнительными элементами для крепления дымовой трубы к стене являются: настенный элемент и хомут. Их необходимо устанавливать по две пары между опорами настенными промежуточными для "удержания" участка дымовой трубы между элементами, несущими статическую нагрузку.
| Максимальное количество стволов | 1 |
| Максимальный диаметр ствола | 600 мм |
