Фермовая дымовая труба представляет собой систему, содержащую от одного до шести дым отводящих стволов различного диаметра, которые размещаются на несущей конструкции (ферме).

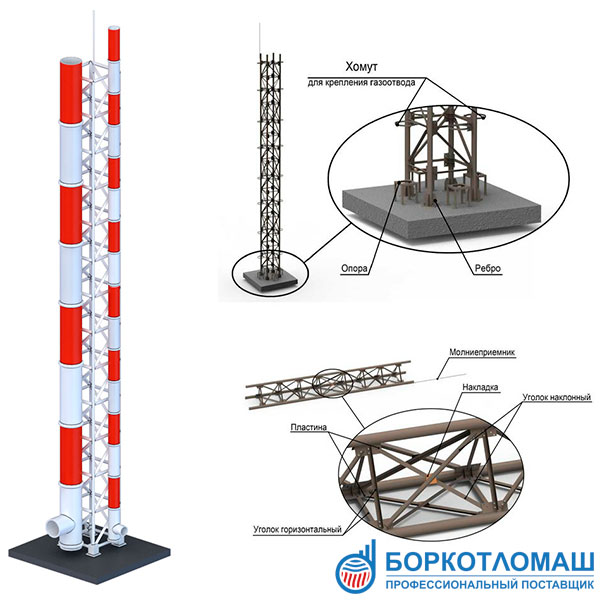

Фермы необходимы для равностепенного распределения нагрузок от стволов дымоходов. Основание фермы содержит опорные стойки, соединенные системой раскосов и горизонтальными трубами или уголками. Высота фермовых труб может достигать 50 м, а каждый ствол в диаметре до 1,5 м.
Фермовые трубы имеют шумоизоляцию в три слоя. Первый — это «внутренний». Слой выполнен из нержавейки, для работы в условиях агрессивных сред и высоких температур. Применяемый материал должен отвечать такими параметрам как высокая прочность, герметичность, а также иметь высокие эксплуатационные характеристики. Второй слой — «промежуточный», который представляет собой теплоизоляцию. Именно этот слой теплоизоляции напрямую влияет на качество тяги и срок эксплуатации оборудования. Все дело в том, что хорошая и качественная теплоизоляция является «барьером» для быстрого остывания дымохода и образованию конденсата. Третий слой — «внешний». Выполняется либо из листовой стали, с полимерным покрытием 0,55 мм в толщину, либо из нержавейки с высокими рабочими характеристиками и антикоррозийной устойчивостью.
Примеры проектных решений
Скачать чертеж металлической утепленной дымовой трубы высотой 30 м
Преимущества ферменных дымовых труб:
- относительно малый вес конструкции;
- незначительная ветровая нагрузка на фундамент, благодаря "прозрачности" конструкции фермы;
- удобная транспортировка, так как размеры данного оборудования рассчитаны для авто и жд-перевозок;
- ремонтопригодность - замена ствола или отдельных элементов трубы не вызывает больших сложностей;
- упрощенный процесс сборки;
- удобство обслуживания.
Изготовление несущих фермовых установок происходит с применением трубопрокатных станов с различным сечением, 3-4 угольное. Наружная поверхность колонны окрашивается с использованием лакокрасочных материалов высокого качества с применением цинка. Внутри фермы можно установить различные площадки и лестницы для упрощения технических работ. В дополнение ферму можно оснащать молниеприемником, световым ограждением, конденсатоотводчиками, ревизией и тд. Всеми этими элементами конструкция оснащается по желанию Заказчика.
Конструкционная система ферменных дымовых труб сокращает ветровые нагрузки на фундамент постройки. Металлические трубы, соединенные при помощи горизонтальных уголков и системы раскосов составляют несущие элементы несущей башни.
ООО «БОРКОТЛОМАШ» осуществляет производство ферменных дымовых труб из нержавеющей стали для котельных. Наши специалисты готовы произвести все необходимые расчеты и подборы оборудования, а затем подготовить самое функционально эффективное и экономически выгодное предложение.
| Максимальное количество стволов | 6 |
| Максимальный диаметр ствола | 1500 мм |
| Максимальная высота | 50 м |
В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
