Самонесущие дымовые трубы

Описание самонесущих дымовых труб

   Самонесущие дымовые трубы ТССУ предназначены для отвода продуктов сгорания от котлов, работающих на газообразном и жидком топливе и от газогенераторных установок. Могут использоваться для отвода дымовых газов, имеющих температуру до 500°С, избыточное давление до 1кПа и слабоагрессивную химическую среду.

   По сравнению с другими типами дымовых труб стальные трубы при идентичных параметрах имеют наименьшую массу и наиболее высокий уровень монтажной готовности. Кроме того, они не фильтруют конденсат и вредные компоненты отходящих газов, что обеспечивает работу со значительными положительными давлениями и скоростями газов.

   Трубы могут быть одноствольными, либо многоствольными (в зависимости от количества работающих агрегатов котельной). В многоствольных трубах царги связаны между собой системой горизонтальных и наклонных уголков.

   По желанию заказчика дымовые трубы комплектуются:

  • площадками для обслуживания
  • лестничным маршем с ограждением
  • светооградительными элементами

   Труба дымовая стальная самонесущая утепленная представляет собой самостоятельную свободностоящую строительную конструкцию по типу «труба в трубе», когда внутри несущего ствола, воспринимающего все внешние нагрузки, расположен внутренний дымоотводящий ствол меньшего диаметра.

 Скачать каталог дымовых труб

Adobe PDF Скачать опросный лист на изготовление дымовой трубы.pdf

Устройство самонесущих дымовых трубы

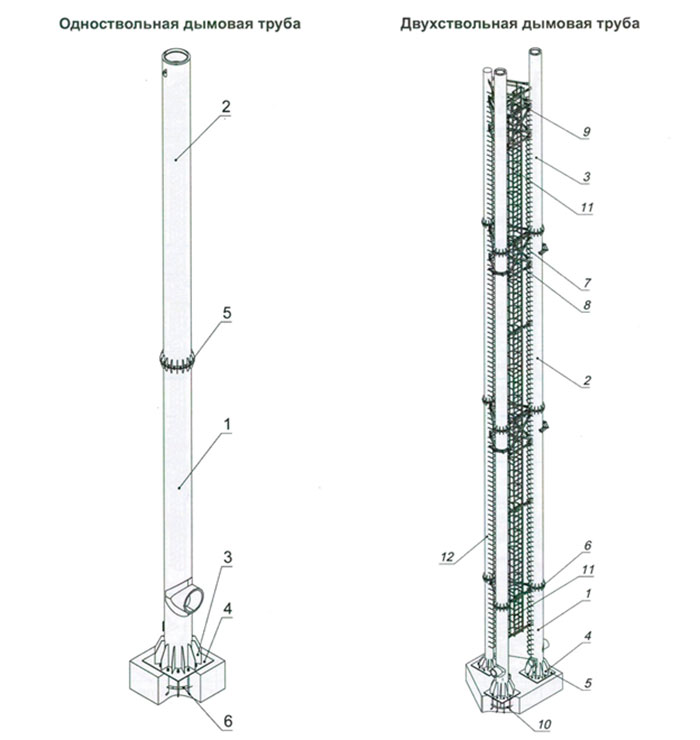

Устройство самонесущих дымовых труб одноствольной и двухствольной

1. Царга нижняя.

2. Царга верхняя.

3. Ребра.

4. Плита.

5. Болт, гайка, шайба.

6. Блок анкерный.

.........................................................

1. Царга нижняя.

2. Царга.

3. Царга верхняя.

4. Ребра.

5. Плитка.

6 – болт, гайка, шайба,

7. Раскос,

8. Распорка,

9. Площадка технологическая,

10. Блок анкерный.

11. Лестница с защитным ограждением.

12. Опорная стойка.

Устройство самонесущих дымовых труб трехствольной и четырехствольной

1. Царга нижняя.

2. Царга переходная.

3. Царга.

4. Царг верхняя.

5. Ребра.

6. Плитка.

7. Болт, гайка, шайба М24.

8. Болт, гайка, шайба М16.

9. Раскос.

10. Распорка.

11. Площадка технологическая.

12. Блок анкерный.

13. Лестница с защитным ограждением.

14. Лестница верхняя с защитным ограждением.

1. Царга нижняя.

2. Царга.

3. Царг верхняя.

4. Ребра.

5. Плита.

6. Болт, гайка, шайба.

7. Раскос.

8. Распорка.

9. Площадка технологическая.

10. Блок анкерный.

11. Лестница с защитным ограждением.

12. Опорная стойка.

.

.

Примеры проектных решений

Adobe PDF Скачать чертеж дымовой трубы для мини-котельной 800 кВт

Adobe PDF Скачать чертеж самонесущей дымовой трубы высотой 19 м

Adobe PDF Скачать чертеж дымовой трубы высотой 8,5 м для мини-котельной 150 кВт

Adobe PDF Скачать чертеж дымовой самонесущей трубы для мини-котельной 300 кВт

   ООО «БорКотлоМаш» осуществляет поставку самонесущих дымовых труб из нержавеющей стали для котельных. Наши специалисты готовы произвести все необходимые расчеты и подборы оборудования, а затем подготовить самое функционально эффективное и экономически выгодное предложение.

   В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения, не отраженные в представленных технических характеристиках. Для получения актуальной информации по оборудованию воспользуйтесь формой обратной связи или позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный).

Максимальное количество стволов 4
Максимальный диаметр ствола 950 мм
Максимальная высота 30 м

    В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
