LEO LLP200– это центробежный циркуляционный насос трубного монтажа производительностью до 600 м3/ч и напором до 55 м. Диаметр входного и выходного отверстий – 200 мм.
Насосы данной серии широко используются в системах отопления, вентиляции, кондиционирования, водоснабжения, пожаротушения и т.д.
Для корректной работы оборудования необходимо соблюдать следующие условия эксплуатации:
- диапазон подачи от 245 до 600 м3/ч;
- мощность от 15 до 75 кВт;
- температура перекачиваемой жидкости: от 0 до + 90С;
- максимальная температура окружающей среды – до +40С;
- максимальное давление в системе – до 16 бар;
- высота над уровнем моря – до 1000 м.
Насос LLP200 имеет закрытый двигатель, класс изоляции F, класс защиты IP 55, класс энергоэффективности IE2 (IE3 по запросу). Фланцы EN 1092 & DIN 2576.
Гарантия на оборудование – от 2 лет.
Конструктивные характеристики
Технические параметры моделей LLP200
| Модель | N (кВт) | n (об/мин) | Q (м3/ч) | H (м) | Qmax (м3/ч) | Hmax (м) | ДКЗ |
| LPP200-15-15/4∆ | 15 | 1480 | 300 | 15 | 390 | 18 | 3,5 |
| LPP200-15-30/4* | 30 | 1480 | 500 | 15 | 600 | 20 | 5,4 |
| LPP200-18-18.5/4 | 18,5 | 1480 | 300 | 18 | 390 | 20 | 3,5 |
| LPP200-18-37/4*∆ | 37 | 1480 | 500 | 18 | 600 | 23 | 5,4 |
| LPP200-22.5-45/4* | 45 | 1480 | 521 | 22,5 | 662 | 27 | 5,25 |
| LPP200-28-55/4* | 55 | 1480 | 560 | 28 | 656 | 32 | 5,5 |
| LPP200-32-37/4* | 37 | 1480 | 245 | 32 | 320 | 38 | 5,5 |
| LPP200-34-75/4*∆ | 75 | 1480 | 600 | 34 | 659 | 41 | 5,5 |
| LPP200-36-75/4*∆ | 75 | 1480 | 500 | 36 | 650 | 40 | 4,8 |
| LPP200-38-45/4* | 45 | 1480 | 262 | 38 | 340 | 45 | 5,5 |
| LPP200-44-55/4* | 55 | 1480 | 280 | 44 | 360 | 50 | 5,5 |
| LPP200-55-75/4* | 75 | 1480 | 300 | 55 | 420 | 61 | 5,5 |
Обозначения:
N - мощность агрегата (кВт)
n - количество оборотов в минуту
Q - номинальная подача (м3/ч)
Qmax - максимальная подача (м3/ч)
H - номинальный напор (м)
Hmax - максимальный напор (м)
ДКЗ - допустимый кавитационный запас
Примечание:
1. Базовые модели насосов имеют маркировку "∆", остальные нассы имеют подрезку рабочего колеса.
2.*: Рабочее колесо из нержавеющей стали, доступно по запросу.

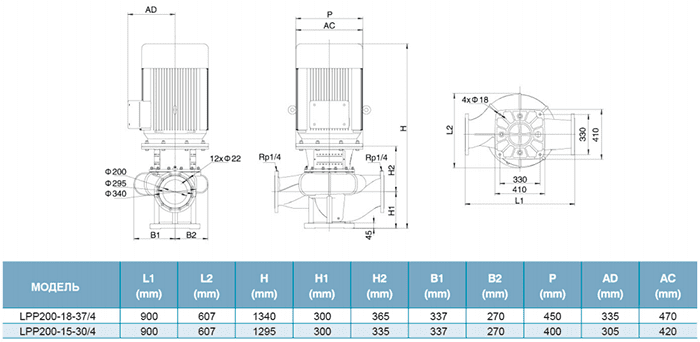

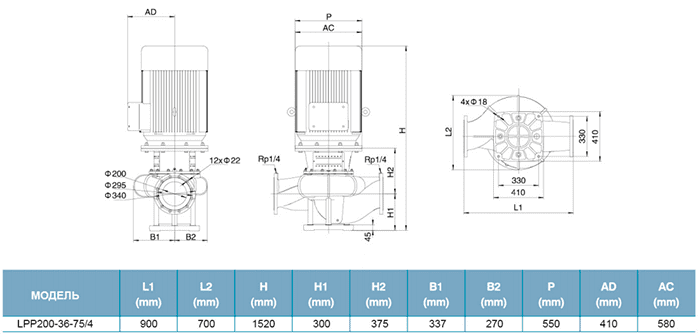

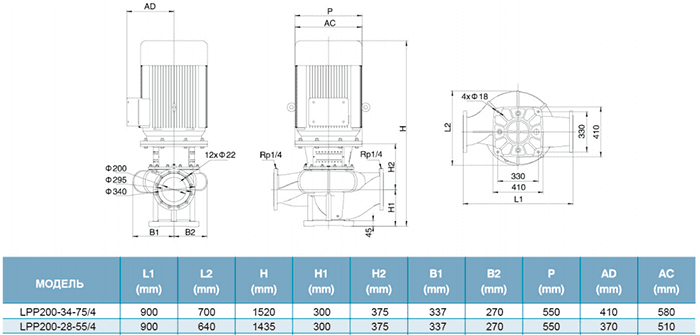

Размерные чертежи
В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
