Пластинчатые теплообменники Теплотекс APV – это компактные теплоэнергетические конструкции, задачей которых является обеспечение обмена тепловой энергией между различными средами. По характеру обмена фаз они относятся к рекуперативным видам оборудования поверхностного типа, где в качестве теплоносителей могут использоваться газ, вода и ее пары.

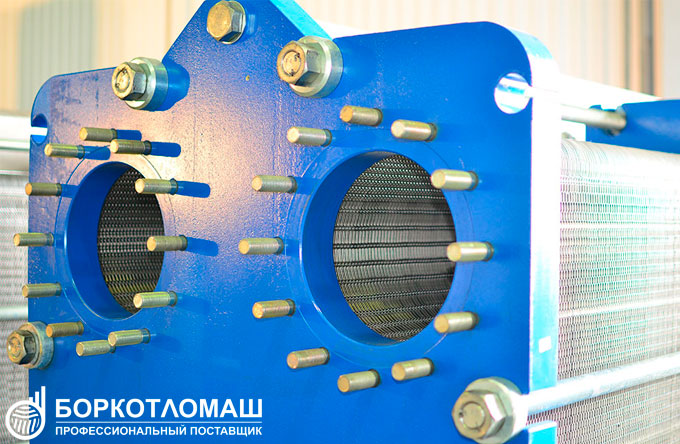

Конструкция теплообменника APV – это пакет, собираемый из гофрированных пластин. Пластины производятся с применением высоколегированных сплавов путем холодной штамповки. При объединении пластин в пакет, между ними формируются щелевые каналы, по которым в принудительном турбулентном потоке независимо происходит движение 2-х сред (нагреваемой и охлаждаемой), одновременно омывающих каждую перегородку с разных сторон.
Подача и отвод носителей осуществляется через порты коллекторов. Каждая стенка снабжается фасонным и кольцевым уплотнениями для герметичности. Собранный пакет закрывается основной и прижимной плитами, затем он подвергается жесткой фиксации при помощи стяжных болтов. Паяные пластинчатые теплообменники производятся в неразборном корпусе. Это позволяет исключить контакт внешних атмосферных факторов с движущимися в противотоке теплоносителями и обеспечить высокий КПД. Также, благодаря данному типу конструкции достигается предельная компактность, повышается эксплуатационный ресурс и обуславливается легкость управления и равномерность теплопередачи.
Толщина пластин может находиться в пределах от 0,4 до 1,0 мм и иметь индивидуальный профиль гофры. Наиболее популярный метод оребрения – V-образный. Ведущие производители теплообменного оборудования применяют пластины с оригинальным запатентованным штампом, за счет которого обуславливается требуемая турбулентность носителей и наибольшая теплоотдача.
Материалами прокладок являются этилен-пропиленовый или фторовый каучук. Они механически прочные, износостойкие и обладают прекрасной эластичностью.
При покупке теплообменника нужно обратить внимание на то, что высокотехнологичное производство гарантирует совершенную чистоту поверхности и равномерность толщины пластин. Именно данные факторы значительным образом определяют срок службы и степень функциональности оборудования.
Классифицировать пластинчатые теплообменники в основном, можно по технологии изготовления или особенностям движения потоков. По технологии изготовления выделяют разборные, паяные и полусварные пластинчатые теплообменники.

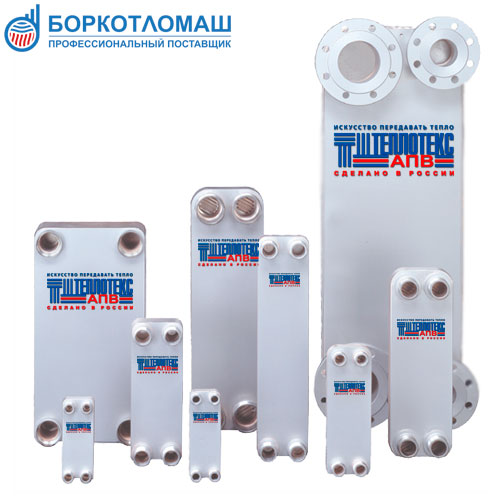

Паяный теплообменник имеет монолитный корпус, малый внутренний объем и устойчив к перепадам давления.

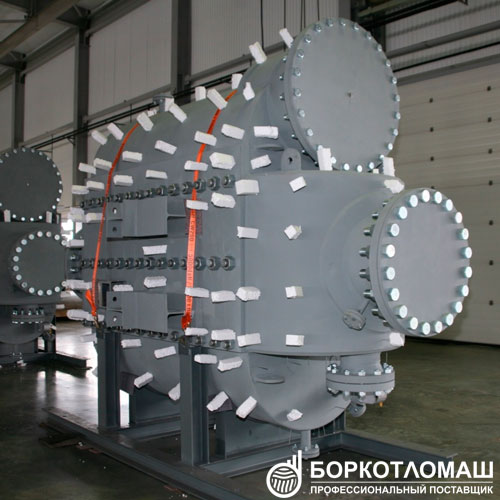

Полусварной теплообменник в основ применяется для промышленного использования с присутствием одной агрессивной среды, в частности фреонов, или при повышенном уровне температуры и давления.
Разборный теплообменник полностью ремонтопригоден и применяется для бытового и профессионального применения. Позволяет адаптировать технические характеристики при изменении нагрузки.
По особенностям движения потоков выделяются одноходовые, двухходовые и многоконтурные пластинчатые теплообменники.
Одноходовой теплообменник предусматривает, что перемещение потоков происходит в одном направлении, а противоток возникает путем антагонистического расположения портов подачи.
Двухходовой теплообменник компилируется из 2-х одноходовых блоков и характеризуется двумя фронтальными головными панелями, которые комплектуются присоединительными штуцерами.
Многоконтурный теплообменник применятся исключительно для специализированных технологических процессов, где присутствуют сложные схемы вариации тепловых режимов.
Пластинчатые теплообменники применяются: в системах охлаждения оборудования в различных отраслях промышленности (машиностроение, судопроизводство, металлообработка), на объектах коммунального теплоснабжения, ГВС и кондиционирование, а также в составе комплексов по выпуску пищевых и химических продуктов.
Купить пластинчатый теплообменник Теплотекс вы можете в ООО «БорКотлоМаш». Цены на такое оборудование рассчитывается на основании заполненного опросного-листа.
Опросный лист на изготовление пластинчатого теплообменника.pdf
Опросный лист на изготовление пластинчатого теплообменника.docx
По любым вопросам, связанным с данным оборудованием Вы можете обращаться к нашим специалистам позвонив по бесплатному номеру 8-800-100-02-43 или отправить сообщение на почту borkm@borkm.ru. Также, можно воспользоваться формой обратной связи.
