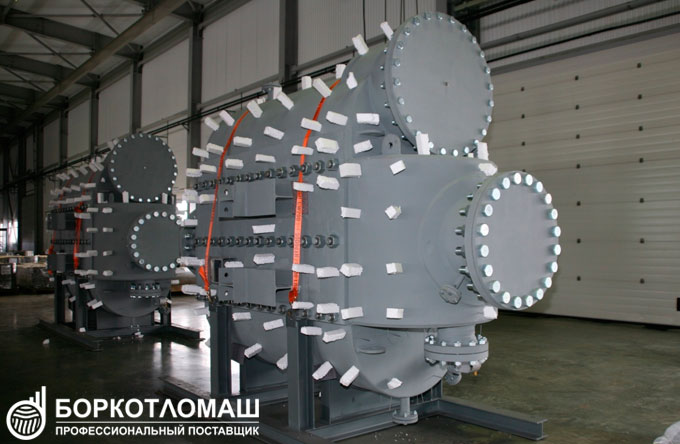

Сварные пластинчатые теплообменники Теплотекс APV служат для применения в условиях высоких температур и высокого давления. Их устанавливают на большие единичные тепловые мощности от 10 до 100 МВт и более. Также, сварные теплообменники часто используются в роли паровых конденсаторов, для нагрева-охлаждения агрессивных сред в случаях, если использование резиновых уплотнений не допускается.

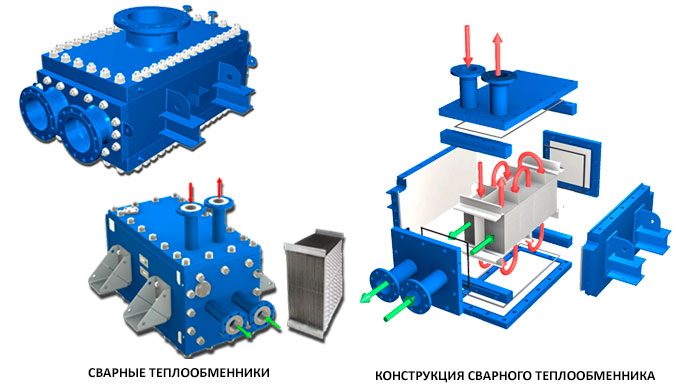

HIBRID – это полностью сварной теплообменник, не имеющий уплотнений, который состоит из сварного пакета пластин и прочного корпуса.
Характеристики:
Материал пластин: сталь 316L, 316Ti, SMO254, C276
Материал корпуса: углеродистая сталь и другие поддающиеся сварке материалы
Мин/Макс расчетная температура: -30 °С / +350 °С
Максимальное расчетное давление: до 45 бар
Теплообменники HIBRID подразделяются на полностью сварные теплообменники стандартного ряда и теплообменники индивидуального технологического исполнения.
Ряд нестандартных сварных теплообменников:
- Соединения: до 1400 кв.м
- Площадь поверхности теплопередачи: до 8 000 кв.м
- Рабочее давление: до 40 бар
- Рабочая температура: до 350 °С (по запросу изготовим выше расчетных условий)
- Вес: до 103 т
Стандартные сварные пластинчатые теплообменники:
- Соединения: до 500 кв.м
- Площадь поверхности теплопередачи: от 6 до 436 кв.м
- Рабочее давление: до 32 бар
- Рабочая температура: до 350 °С
- Вес: до 20 т
Пластины для теплообменников выпускаются различных типоразмеров. Размер пластин и их количество в теплообменнике рассчитывается с учётом схемы присоединения теплообменника, температурных графиков и располагаемых напоров.
Специалисты ООО «БорКотлоМаш» готовы осуществить расчёт необходимого теплообменника. Для этого необходимо заполнить опросный лист.
Опросный лист на изготовление пластинчатого теплообменника.pdf
Опросный лист на изготовление пластинчатого теплообменника.docx
По любым вопросам, связанным с данным оборудованием Вы можете обращаться к нашим специалистам, позвонив по бесплатному номеру 8-800-100-02-43 или отправить сообщение на почту borkm@borkm.ru.
