Котел предназначен для работы на воде (соответствующей требованиям СНиП II-35-76), на природном газе (ГОСТ 5542-87), сжиженном газе (ГОСТ 20448-90) и жидком топливе (дизельное топливо, топливо печное бытовое) - в зависимости от установленного горелочного устройства.
Регулирование требуемой мощности и температуры теплоносителя выполняется автоматически, в зависимости от температуры воздуха за пределами котельной в соответствии с отопительным графиком.
Наличие в котле открывающейся задней водоохлаждаемой крышки позволяет оперативно проводить очистку дымогарных труб. Котел не имеет футерованных поверхностей.

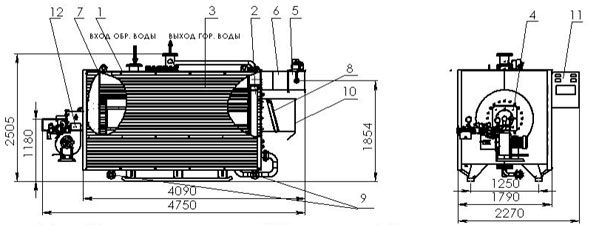

Устройство котла КСВа 2,5 МВт
| 1. Корпус. | 7. Крышка передняя. |
| 2. Задняя водоохлаждаемая стенка. | 8. Клапан взрывной. |
| 3. Обшивка и изоляция. | 9. Слив воды. |
| 4. Фланец для присоединения горелки. | 10. Экран взрывного клапана. |
| 5. Секция газохода с шибером. | 11. Блок управления. |
| 6. Газоход. | 12. Горелка. |
Комплектация поставки котла КСВа 2,5:
1. Котел КСВа 2,5 - 1 шт.
2. Блочная автоматизированная горелка (по заказу потребителя) - 1шт.
3. Блок управления котлом БУК-___ (по заказу потребителя) - 1шт.
4. Шибер с электромагнитом (по заказу потребителя) - 1шт.
5. Стандартные и прочие изделия.
6. Документация. Руководство по эксплуатации - 1шт. Формуляр - 1шт.
| Максимальная мощность | 2,5 МВт |
| КПД | 92 % |
| Объем воды в котле | 2200 л |
| Диаметр дымохода | 340 х 600 мм |
| Длина | 3895 мм |
| Ширина | 1790 мм |
| Высота | 2465 мм |
| Масса | 5230 кг |
| Вид топлива | газ природный ГОСТ 5542-87, сжиженный газ ГОСТ 20448 и легкое жидкое топливо |
| Максимальная температура воды на выходе | 115 °С |
| Максимальное рабочее давление | 0,6 МПа |
| Гидравлическое сопротивление водяного контура | 30 кПа |
| Сопротивление топки | 0,3 кПа |
| Разряжение за котлом | 80 Па |
| Расход воды | 86 м3/ч |
| Срок службы, не менее | 20 лет |
В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
