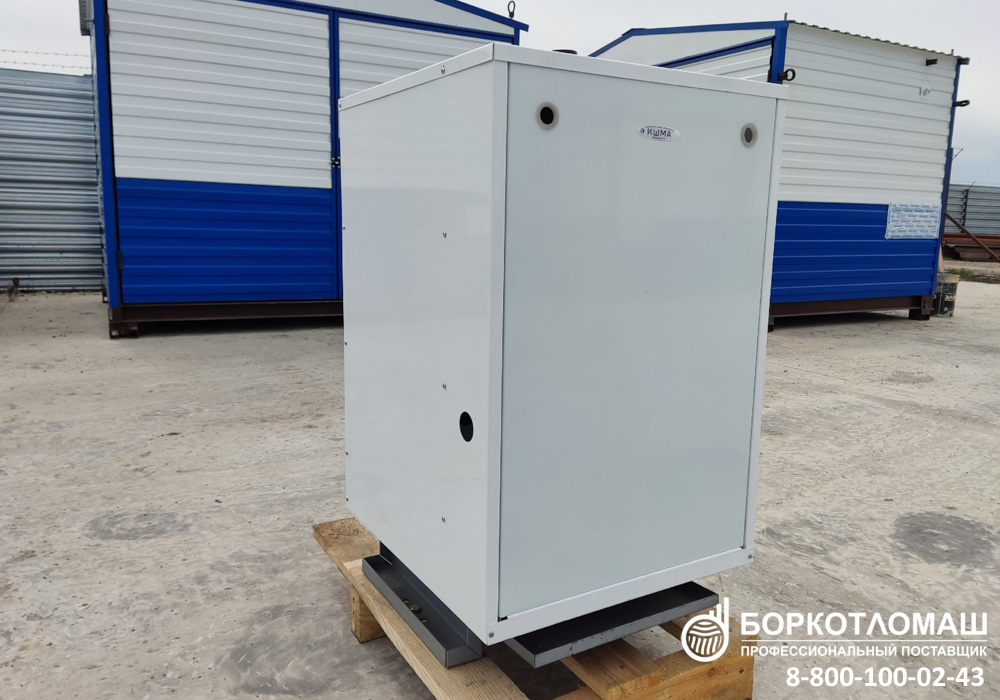

Описание газового котла «Ишма 40» с автоматикой NovaSit
Газовый котел «Ишма 40» – это напольный водогрейный котлоагрегат с принудительной циркуляцией теплоносителя. Его конструктивными особенностями являются стальной теплообменник и атмосферная горелка из нержавеющей стали. Такие горелки характеризуются предварительным смешением газа с воздухом, обеспечивая его полное сгорание и стабильность горения. А применение нержавеющей стали значительно увеличивает срок службы горелки и самого котла. Стальной теплообменник обладает свойствами надежности и долговечности.
В случае, если мощности котла не хватает для отопления площади конкретного здания или сооружения, есть возможность использования нескольких котлов в связке. Котлы «Ишма 40» удобны и просты в плане как монтажа, так и обслуживания. Они ремонтопригодны, что позволяет в сжатые сроки восстанавливать работоспособное состояние.
Ещё одним достоинством газового котла «Ишма 40» является полимерное покрытие. Оно представляет собой нанесение на металлическую поверхность обшивки котла специальных веществ, которые образуют полимерный слой. Этот слой делает котлоагрегат очень устойчивым к различным внешним воздействиям, значительно повышает эстетический вид аппарата и продлевает срок жизни металла.
Устройство котла «Ишма 40» NovaSit

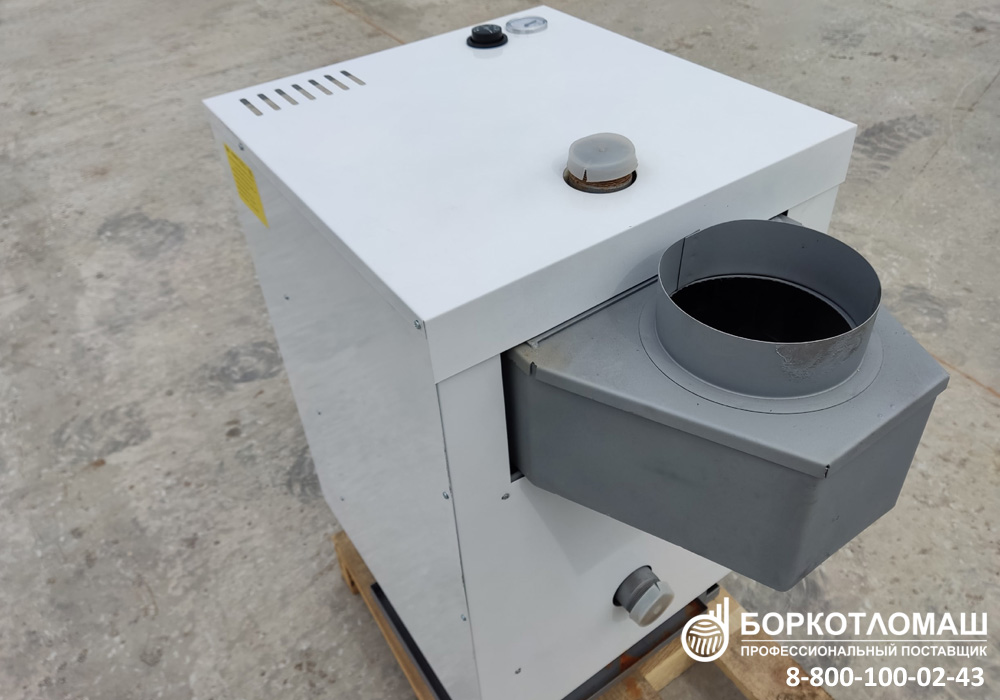

Стальной газовый котел «Ишма 40» включает в себя: стальной теплообменник, горелочное утройство в виде рамки (в ней установлены микрофакельные горелочные трубы), газоотвод, съемную панель, щиток, облицовку (кожух), указатель температуры воды (в верхней части полости теплообменника), газоподводящую трубку (ниппель) и предохранительный клапан.
Одноконтурный газовый котел «Ишма 40» SIT, цена которого является привлекательной, имеет водяной объем 37,2 л и мощность 40 кВт. Отопительная площадь аппарата не более 400 м2, а его расход газа в среднем составляет 4,7 м3/ч.
| 1. Теплообменник. | 13. Датчик тяги. |
| 2. Газогорелочное устройство. | 14. Термопара. |
| 3. Газоотвод. | 15. Запальная горелка. |
| 4. Панель съемная. | 17,18. Пробки. |
| 5. Отражатель. | 19. Газопровод запальника. |
| 6. Кожух. | 20. Термогенератор. |
| 7. Указатель температуры воды. | 21. ДТ термостата регулируемного. |
| 8. Датчик температуры воды. | 22. Датчик перегрева. |
| 9. Ниппель. | 23. Термостат регулирующий. |
| 10. Газовый клапан. | 24. Пьезовоспламенитель. |
| 11. Рукоятка управлени. | |
| 12. Электрод. |
Автоматика безопасности NovaSit
На отопительном котле «Ишма 40» установлена энергонезависимая автоматика Nova Sit 820 - это комплексное универсальное устройство небольших размеров, которое работает в автоматическом режиме по заданной температуре теплоносителя в системе отопления. Особенность автоматики - наличие многоуровневой защиты при аварийных ситуациях.
Комплектация поставки котла «Ишма 40»
В комплектацию поставки газового котла «Ишма 40» входят:
1. Котел «Ишма 40» с автоматикой NovaSit в деревянной обрешетке.
2. Технический паспорт на котел.
3. Комплект автоматики Nova Sit
4. Термометр
5. Предохранительный клапан (4 бар.)
| Максимальная мощность | 46,8 кВт |
| КПД | 89 % |
| Объем воды в котле | - |
| Диаметр дымохода | 170 мм |
| Длина | 764 мм |
| Ширина | 515 мм |
| Высота | 902 мм |
| Масса | 140 кг |
| Вид топлива | газ природный ГОСТ 5542-87 |
| Номинальное давление природного газа | 13 мбар |
| Максимальная температура воды на выходе | 95 °С |
| Максимальное рабочее давление | 0,2 МПа |
| Разряжение за котлом | 4 Па |
| Диаметр водяных патрубков | 2" |
| Диаметр газопровода | 3/4" |
| Срок службы, не менее | 15 лет |
В связи с постоянным совершенствованием поставляемого оборудования, в его конструкцию могут быть внесены изменения. Для получения актуальной информации по оборудованию позвоните по телефону 8-800-100-02-43 (звонок по России бесплатный) или воспользуйтесь формой обратной связи
